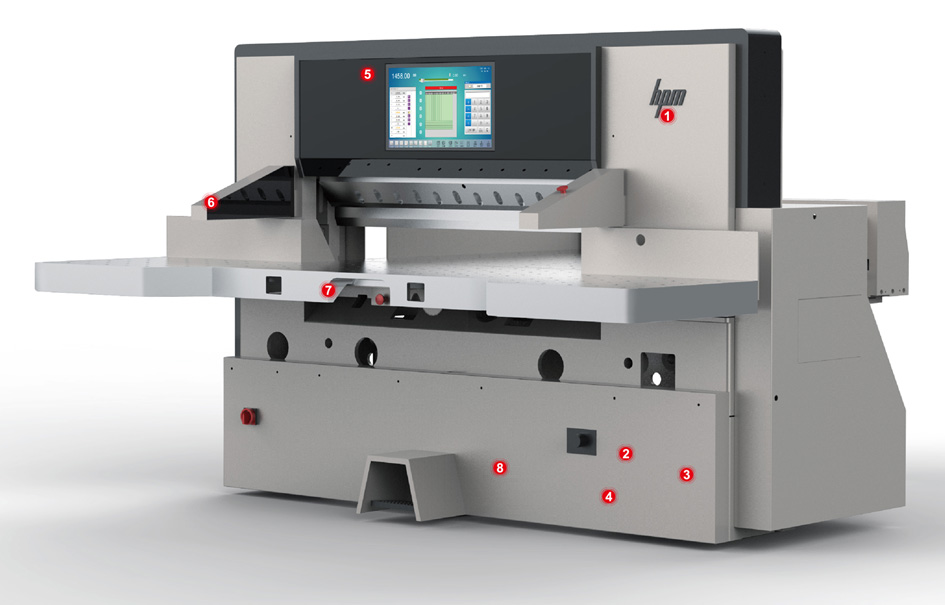

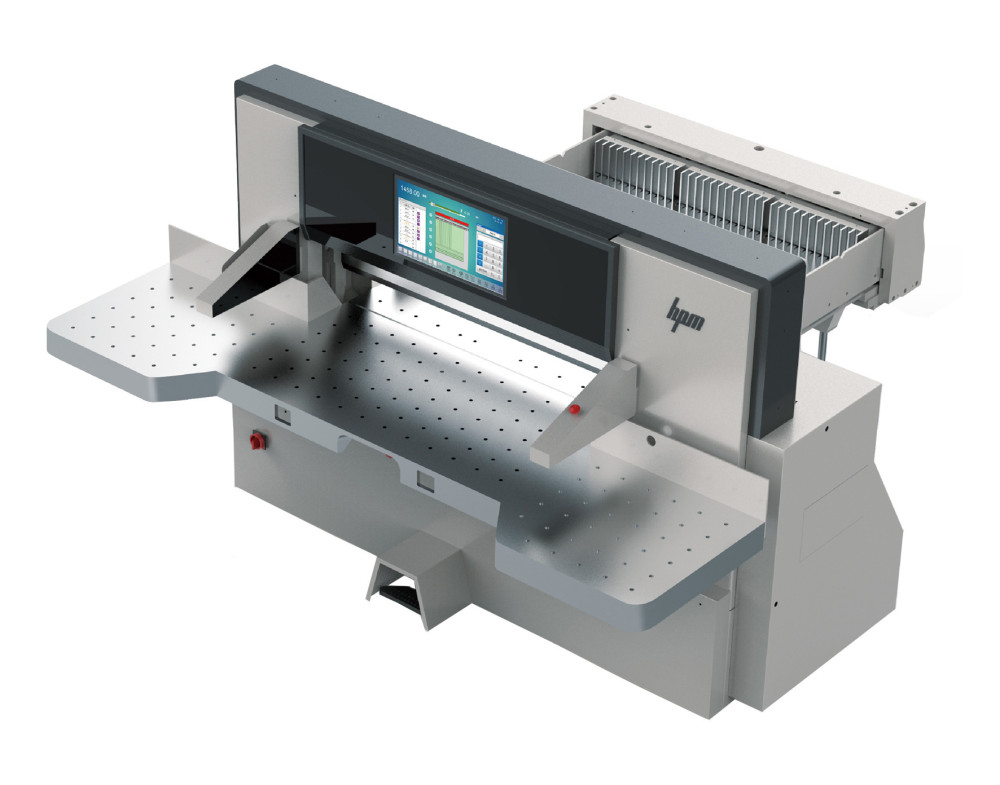

Tiger M15 Series (Guilhotinas)

Guilhotina Programável
92 115 130 137 168 188

Preparada para a Norma Brasileira NR-12

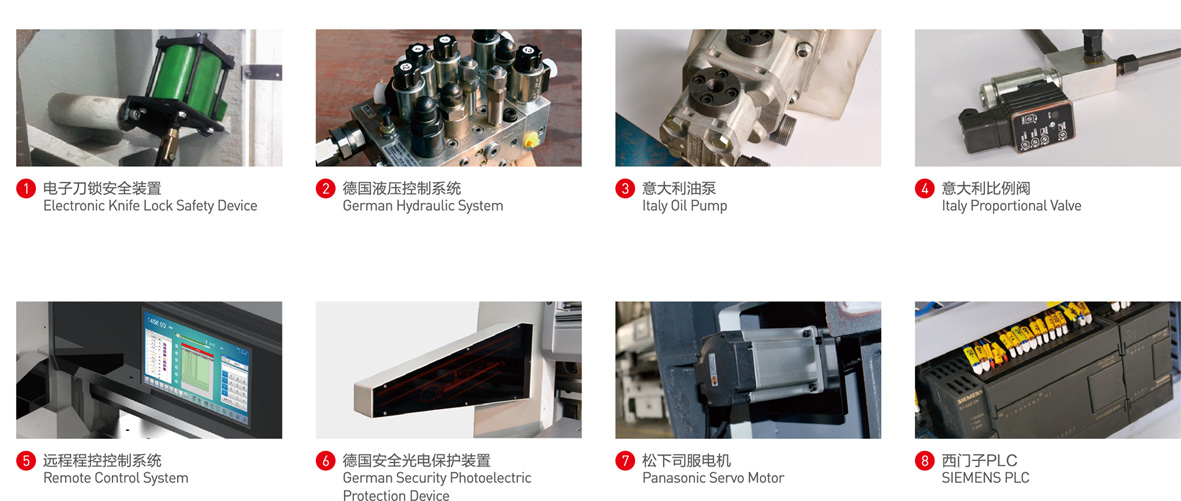

• O LCD Widescreen de 15,6 " atualizado, tela de toque total; controle Siemens PLC.
• Oito idiomas para escolher.
• sistema métrico e sistema britânico. mostra o tamanho da frente da faca e parte de trás da faca.
• A resolução de posição do esquadro é de 0,01 mm, controle de loop fechado, o erro de localização é menor que 0,01 mm, não há necessidade de ajustar o erro de localização, a velocidade máxima de esquadro é de 28m / min.
• A capacidade de armazenamento do programa é de 300 programas Cada programa pode armazenar 299 itens de tamanho de corte A memória de armazenamento tem um máximo de 40 anos.
• Com USB, transmita os dados para o operador convenientemente, faça programação e arranjo via PC.
• Equipado com diagnósticos de falhas e proteções de segurança.Pode detectar todo o estado do interruptor de posição, e a falha dinâmica do interruptor do alerta, faz a máquina uma manutenção mais conveniente.
• O esquadro é acionado por um servomotor da Panasonic, com quatro níveis de velocidade.
• Use a bomba de óleo e o sistema hidráulico da Itália.
• Com a função de empurrar papel automático, a distância pode ser ajustada.
• Tempo de atraso ajustável para ativação de facas, preciso e conveniente.
• Usa ícones para mostrar funções operacionais, que são simples e fáceis de usar.
• Com função de corte totalmente automático, os movimentos do esquadro e faca podem ser monitorados na tela.


    Especificações
Model   78 92G 115G 130G 137G 168G 188G
Max largura de corte cm 78 92 115 130 137 168 188
inch 30.7 36.2 45.3 51.2 53.9 66.1 74
Max comprimento de corte cm 78 92 115 130 145 168 188
inch 30.7 36.2 45.3 51.2 57.1 66.1 74
Max altura de corte cm 12 12 16.5 16.5 16.5 16.5 16.5
inch 4.7 4.7 6.5 6.5 6.5 6.5 6.5
Min cutting size    without false clamp plate cm 2.5 2.5 3 3 3 3 3
inch 1 1 1.2 1.2 1.2 1.2 1.2
Min cutting size    with false clamp plate cm 5 9 9 9 9 9 9
inch 2 3.5 3.5 3.5 3.5 3.5 3.5
Front table    length cm 69.7 63.2 72 73 73 75 75
inch 27.4 24.9 28.3 28.7 28.7 29.5 29.5
Max clamp    pressure N 35000 35000 40000 40000 45000 60000 70000
Cutting speed T/Min 45 45 46 46 46 46 46
Main motor KW 3 3 4 4 4 5.5 5.5
Gross power KW 4.3 4.3 5.85 5.85 5.85 8.4 8.4
Net weight Kg 2200 2200 3700 3900 4100 6200 6600
Packing size cm 228*160*185 228*140*185 290*175*212 290*175*212 290*175*212 360*205*220

380*205*220
